订货时请填写《规格书》或注明以下内容：

一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，

2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，

5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。

二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；

三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

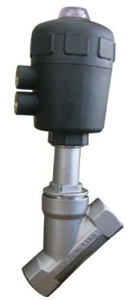

一.    产品名称：气动螺纹Y型座角阀                    产品型号：QJZ15B

特点及用途： characteristics and uses of

     本系列角坐阀是本公司最新引进国外生产技术，结合现代化工业应用研发而成的新一代气动角座阀。它广泛用于食品和化学过程，灭菌机，高压消毒器，干洗机，啤酒生产线。与传统角座阀相比，它具有以下新特点：

    1、可视位置指示：可接限位开关或紧急手动装置。

    2、容易安装：气动头可旋转360 o。可方便地安装一到二个限位开关。

    3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。

    4、具有多种控制方式：常开、常闭、双动。

    5、要求更小的气动执行器：流体从阀杆上方流入时，可选更小的控制头。

    6、容易连接：MAMUR标准连接，嵌入式金属接头。

    7、长寿命导杆：阀杆契形特氟隆（PTEE）密封，避免赃物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。

    8、无水锤作用，流体从阀杆下方流入时，水锤（水冲击力）被吸收。

    9、先进的阀体机构：流量比普通角座大30%，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。寿命高达七百万次。

二.  主要特点：性能稳定，易安装免维护，超长工作寿命；工作灵敏可靠，阀杆自动校正；防腐蚀，流量大，流阻小，性价比高

控制形式: 单作用 (常开/常闭)

接口尺寸: 3/8”~ 2-1/2” (DN10 ~ DN65),  BSP或NPT 螺纹

执行器缸径：40、50、63、90mm

阀体材质: 不锈钢 CF8M (AISI 316) 或 CF8 (AISI 304)

执行器: 不锈钢 CF8 (AISI 304)

阀芯密封: 聚四氟乙烯 PTFE

适用介质：水、酒精、油类、燃料、水蒸气、中性气体或液体、有机溶剂、弱酸或弱碱

溶液介质压力：0-1.6MPa (16kg/cm2)

介质温度： -10 - +200℃

介质最大粘度：600mm2/s

控制介质：中性气体, 空气

控制压力：0.3-0.8MPa

环境温度：0 - +80℃

可选附件: 接近开关，电磁阀，定位器

三. 技术规范：

设计依据  GB 标准  ANSI 标准

设计标准  GB/12237  ANSI B16.34

试验和检验  JB/T9002  API 598

四. 尺寸参数；

接 口

G

 B

 B1

 TS

 B

 B1

 TS

 B

 B1

 TS

 B

 B1

 TS

 B

 B1

 TS

 B

 B1

 TS

1/2

 1/2

 1/2

 3/4

 3/4

 3/4

 1

 1

 1

 1 1/4

 1 1/4

 1 1/4

 1 1/2

 1 1/2

 1 1/2

 2

 2

 2

通径（mm）

 15

 15

 15

 20

 20

 20

 25

 25

 25

 32

 32

 32

 40

 40

 40

 50

 50

 50

KV（m3/h）

 4.9

 4.9

 4.9

 8

 8

 8

 19

 19

 19

 27.5

 27.5

 42

 42

 45

 55

 52

 52

 52

执行器φ

（mm）

 50

 50

 50

 50

 50

 50

 63

 50

 50

 80

 63

 63

 100

 63

 63

 125

 63

 63

控制气源

（MPa）

 最小

 0.39

 0.3

 0.3

 0.39

 0.39

 0.35

 0.42

 0.35

 0.4

 0.5

 0.35

 0.35

 0.44

 0.35

 0.35

 0.32

 0.42

 0.42

最大

 1

 1

 1

 1

 1

 1

 0.8

 1

 1

 0.8

 0.8

 0.8

 0.8

 0.8

 0.8

 0.8

 0.8

 0.8

最大工作压力

（MPa）

 注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。

 0-1

 0-1.5

 0-1.5

 0-1

 0-1.5

 0-1

 0-1.5

 0-1.5

 0-1.2

 0-1.5

 0-1.5

 0-1.2

 0-1.5

 0-1.5

 0-1.5

 0-1.5

 0-1.5

 0-1.5
