 供应配额东莞深圳机床配套磁栅尺数显改造保修一年(图)
 发布时间:
 有效时间:
 公 司 名:
 所 在 地:
 联 系 人:
联系方式
  详细资料
所属类型: 纺机,纺织配套设备
产品代码: 暂无
产品品牌: sunefull三丰
产品系列: 光栅尺 磁栅尺

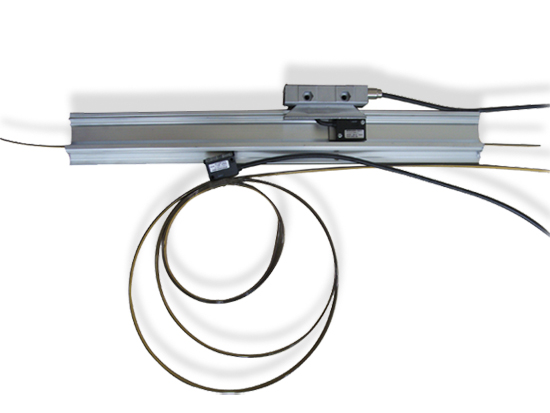

磁栅尺产品说明

磁栅尺测量系统专为线性位移测量而设计。

磁栅尺经济,效率特别适用于长距离的测量。

磁栅尺特别适用于如油污,切削屑,震动等恶劣环境。

磁栅尺依应用性质不同可定义出两个不同的系统。

磁栅尺测量系统:

使用于线性位移测量并于显示器显示测量值

磁性编码器:

使用于线性位移测量并将位移量转换为对应的脉波数输出给PLC或控制器.

磁栅尺特点:

精度高:磁栅尺分辨率可达0.0002MM,系统精度0.01MM

信号强:磁栅尺读头输出信号为24VPP输出,可以直接给二次设备,PLC,记数器等

磁栅尺信号输出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信号 4-20MA电流信号 0-10VDC 电阻多种形式

磁带磁性稳定,使用寿命长,10年不丢磁

产品齐全. (分辨率:0.0002MM,0.001MM,0.01MM,0.025MM,0.04MM,0.1MM,

0.25MM,1MM)

防护等级高:IP67,可直接工作于油,,100度高温等恶劣环境

磁栅尺安装要求:

ME- 线缆走向必须和动力线分开以减小串入噪声

磁栅尺输入电源 : 电压允差不能超过 +/- 5%. 波纹不超过 50 mV

磁栅尺电气干扰的抑制 : 供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV

RC 网络的 AC 扼流圈 , 例如 0.1 微法 /100 欧姆,安装自由轮二极管到 DC 线圈, 安置 RC 抑制电机和它的断路线圈 ( 在电机端子盒中 ) 为电子装置提供额外的电力

磁栅尺磁带由 3 个部分组成:

长度从 0.5 90 m

A 相当柔软的有磁性的尺带

B 铁性的粘合橡胶尺带的柔性基带 . 用于支撑磁带、提供磁场通路,和机床粘合由双面胶带制成

C 此层透磁带用于保护橡胶磁带,可弯曲易于运输,供货时是单独分开的,使用时用双层胶带和橡胶磁带粘合

安装磁栅尺的说明

将磁栅尺尺带粘到机床上

   薄型尺带必须粘合到清洁、干燥、平整的表面。典型的qingxiji 50% jiujing 50% 的水混合液( 请注意制造商关于接触此类溶剂的提示 ). 在铜、黄铜等表面应确保表面清洁没有任何氧化层

粘合表面

尺带粘合到表面后直接产生粘合力,适当加压效果好

磁栅尺粘接温度

磁栅尺的粘接温度是从 +21° 38°C. 如果温度在 11°C 或更低 , 粘接剂会变得太硬粘合力会不够 , 在正确应用情况下,粘合力在零下温度时也能保证。 粘合 72 小时后结合力会到( 21°C)
