1.使用环境条件与工作条件 ⑴周围环境温度：0～40℃；⑵周围环境相对湿度：≤95%；⑶大气压力：86～106kpa；⑷污染等级Ⅲ级； ⑸有煤尘和甲烷等爆炸性气体的场所；⑹无强腐蚀的地方；； 1.4对环境能源及安全的影响 本传感器属于本安型检测仪器，整机功率≤0.8w，是一种安全、可靠、低功 耗产品，且对环境无任何影响。

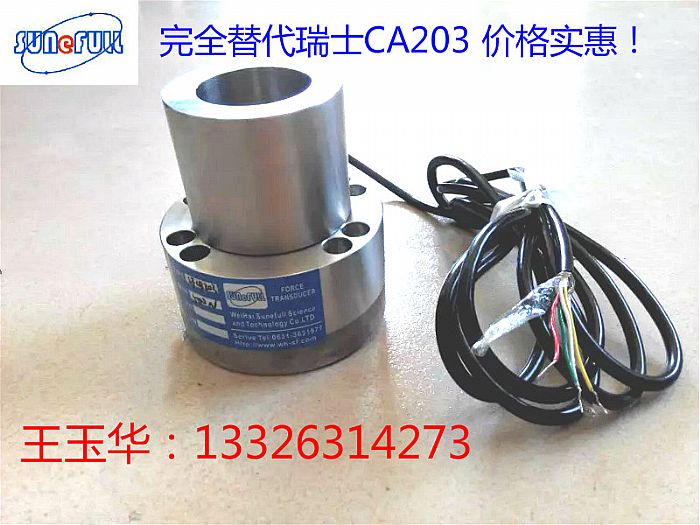

2.结构特征与工作原理 2.1结构特征 1.张力传感器由应变器主体、应变片、变送电路三部分组成，为全密封结构。 各部分的主要作用如下： ⑴应变片：将被测压力或力转换为电信号；⑵变送电路：放大处理由应变片送来的电信号，并输出一定制式信号；

⑶应变器主体：力的传递，保护应变片、变送电路免受外界环境物质的侵蚀。2．外壳防护等级为IP54。

3.电缆直接引入。SUPB张力传感器是通过应变片感触被测物引起传感器主体受力变形，将被测物的力的变化反应到变送电路，然后传送出与力的变化成比例的电信号，通过与关联设备配套使用，实现张力超过规定范围报警保护和自动调节。 3.主要技术参数 1．供电电源：DC24V2．输出信号：DC4-20mA3．测量范围：0-80KN 4．允许过负荷：120%F·S

4.尺寸、重量 外型尺寸：260mm×50mm×120mm 重量：5Kg

5.安装、调试 5.1安装条件、方法及注意事项 张力传感器安装在胶带机张紧绞车固定钢丝绳的一端（图1）。安装维护比较方便而且安全可靠，便于煤矿井下使用，性能比同类传感器优越，不需要打开钢丝的接头，直接松开传感器上

的两个固定螺栓，把钢丝绳卡在传感器的受力槽上，拧紧固定螺栓即可。图1张力传感器应用安装图 注意：张力传感器为高精度敏感元件，在使用中不得有侧向力及其它机械结构影响。 本传感器无独立电源，由关联设备提供本安电源，并与关联设备配套使用。传感器外接本安电源为DC24V，工作电流30mA。

传感器引出端子接线:红线接+12v，绿线接-12v，黄线接输入正，白线接输入负。传感器输出信号为20mv，一般设备无法检测需接信号放大器将信号转换为0-10v或4-20mA，并将放大器输出端连接PLC。
