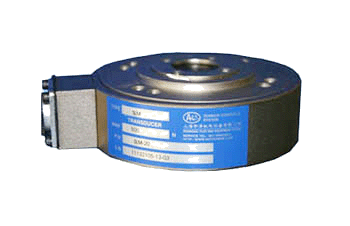

超薄式轮辐设计，采用防尘防水防腐蚀设计，内置轴承，可配合隋轮辊安装或活轮辊安装。具有输出信号线性好和响应快的特点。外形小巧，特别适用于安装空间有限的场合。由于内置温度补偿装置，所以无需额外的温度补偿。该系列张力传感器普遍被应用于卷取控制设备和生产线上。 SLF型传感器的规格 额定载荷:(kg)25,50,75,150,300,500,1000,2000,3000 技术参数 | 输入电压 | 10VDC | 环境湿度 | 95R.H. | | 张力信号输出 | 0-20mV | 温度系数 | 0.02%/10℃ | | 应变片电阻值 | 350Ω/全桥 | 传感器接头规格 | WS20 | | 综合误差 | <±0.05% | 传感器本体材料 | 不锈钢 | | 线性误差 | <±0.5% | 过载系数 | 500% | | 重复性误差 | <±0.02% | 防护等级 | 防尘、腐蚀（IP54） | | 环境温度 | －30～+85℃ | 放大信号 | 0-5V，0-10V，4-20MA |    安装示例及受力分析示意图 Ft=Fcos β/2+w/2cosa F SLF型传感器的安装尺寸 | 型号 | A | B | C | D | E | F | G | H | I | M | | SLF-10 | 12 | 16 | 50 | 70 | 100 | 6.5 | 86 | 14 | 36.5 | 3 | | SLF-20 | 17 | 22 | 60 | 75 | 105 | 6.5 | 88 | 16 | 36.5 | 3 | | SLF-30 | 25 | 31 | 70 | 95 | 125 | 6.5 | 98 | 18 | 47.5 | 4 | | SLF-40 | 35 | 44 | 100 | 135 | 175 | 8.5 | 123 | 23 | 65 | 4 | | SLF-50 | 35 | 44 | 100 | 135 | 175 | 8.5 | 123 | 23 | 65 | 4 | | SLF-60 | 35 | 44 | 100 | 135 | 175 | 8.5 | 123 | 23 | 65 | 4 | | SLF-70 | 65 | 80 | 160 | 220 | 265 | 10.5 | 168 | 33 | 80 | 4 | | SLF-80 | 50 | 64 | 130 | 175 | 225 | 10.5 | 148 | 23 | 75 | 4 | | SLF-90 | 65 | 80 | 160 | 220 | 265 | 10.5 | 168 | 33 | 80 | 4 |
 |
