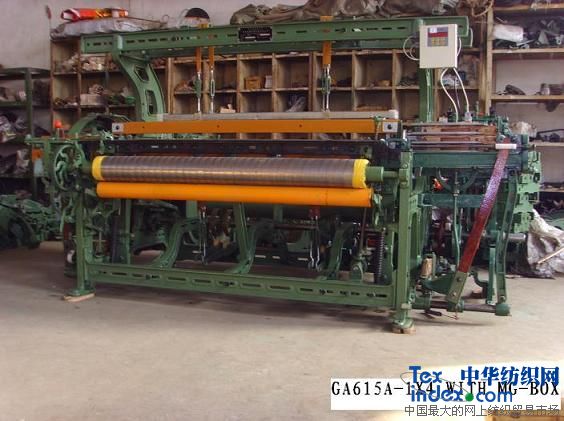

GA615A2-1X4多梭箱织机

作用及使用范围：

    本机主要适用于将单色或多色经纱或捻合经纱，与四种不同颜色的纬纱或纬线按规范的配色循环交织面彩格哗呢、小花纹格被单、女色格布及男女线呢等织物。

技术特征：

1、型式：下打式、自动仃车、人工补纬.

2、手向：分左手车和右手车两种.

3、公称筘幅：分56"　63"　75".

4、最大容经穿幅：135cm（56"） 147cm（63"）177cm（75"）.

5、曲柄轴转数：125-140转/分

6、钢筘与走梭箱夹角：86°30′.

7、传动方式：单独电动机用三角皮带经锥型摩擦离合器传动.

8、电动机型号：Fo-53-6N型. 0.8Kw. 960r/min.

9、梭箱数：1×4单侧多梭箱.

10、梭箱运动：缺齿轮式升降梭箱运动.

11、梭箱变换：钢板控制、任意偶数变换梭箱.

12、钢板节约：利用钢板一侧有孔或无孔控制板倒顺转，另一侧有孔或无孔控制16、32或64梭的钢板仃转.

13、开口结构：平纹双踏盘，也可配多臂提综装置.

14、打纬形式：游筘式打纬，多梭箱装有辅助牵手.

15、送经机构：积极半积极自动送经，补偿涨力送经.

16、卷取形式：七齿间歇卷取，卷布轴卷取最大直径300mm.

17、纬仃：点啄式探纬或边侧纬纱叉探纬及探针无纬仃车.

18、机器重量：1200kg（56"） 1300kg（63"） 1400kg（75"）.

19、机器外形尺寸：

　　 多臂宽 277.1cm（56"）307.6cm（63"）343.3cm（75"）

　　 平纹宽 257.1cm（56"） 297.6cm（63"）333.3cm（75"）

　　 深：160.2cm　　高：225cm（多臂）　　155.4cm（平纹）.

20、主要器材规格：

　　 *梭子：长370mm×宽44.5mm×高33.5mm角度86°30′左右手

　　 *纬管：长195mm×管项外经直径12.7mm普通纬管、有探纬槽.

　　 *纲扣：总长1394mm（56"）1568mm（63"）1873mm（75"）.

　　 *综丝：长305mm.330mm.

　　 *仃经片：长120mm×宽11mm×厚0.2mm.
