一、产品名称

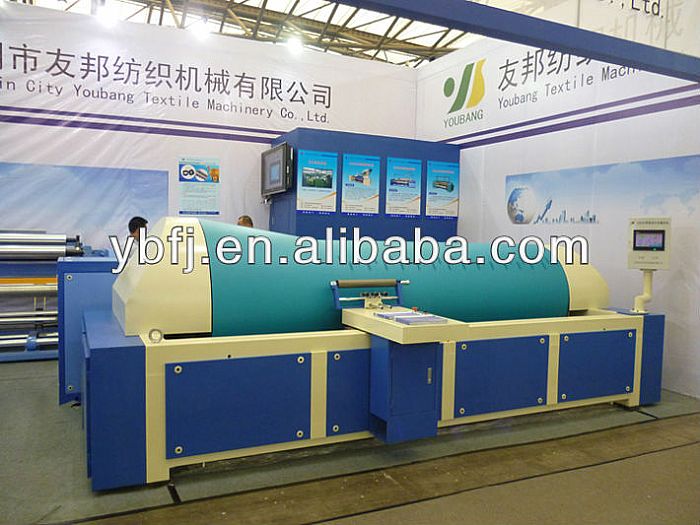

YBGA688-2800-1250智能型分条整经机

二、主要技术参数

   （1）幅宽                      2800mm

   （2）经纱容量                  经满直径1250mm织轴

   （3）整经速度                  0～600m/min

   （4）倒轴速度                  0～150/min

   （5）整经张力                  0~2000N

（6）倒轴张力                 0~30000N

（7）整经条宽                 600mm

   （8）进线电压                  3Phase   AC 380V 50HZ

 三、基本配置及性能

     见附件一《YBGA688型分条整经机基本配置及性能》

四、易损件

见附件二《YBGA688型分条整经机易损件清单》

五、服务与培训

   （1）本着“服务第一、销售第二”的原则，24小时服务到位；

   （2）保修期一年；

   （3）超过保修期，只收维修零件成本费。

六、产品质量与技术标准

按部颁FZ/T94047-1999技术标准

七、交货期、交货地点

合同生效后45天，在制造厂交货。

八、付款方式

   （1）合同签订后，支付30%定金，合同生效；

   （2）设备提货时付65%；余款六个月内付清。

YBGA688智能型分条整经机基本配置及性能

1、整经机

（1）机架                    钢质型材焊接

     整机移动                由1.5kw伺服电机减速机直接驱动滚轮（台达）

（2）滚筒                    钢质（壁厚加厚10mm，撑圈加密235mm）特制

     柱体直径               1026mm

     柱体长度                2900mm（有效幅宽2800mm）

     锥角                   1：6

     锥体长度                1810mm

     外径跳动               ≤0.10mm

     动平衡标准              符合GB9239  平衡品质等级6.3级

（3）滚筒传动

     电机                    15kw异步电机（国产）

     变频器                 30kw变频器（台达）

     速度                   0～600米/分

     速度误差               〈0.5%

     速度波动                ±0.2%

     主轴承                 SKF

（4）整经台横移

     传动形式                 采用滚珠丝杆固定，伺服电机带动螺母传动（SBC）

     导轨                     滚珠直线导轨（双轨SBC）

     传动电机                1.5kw交流伺服电机（台达）

     驱动器                  1.5kw交流伺服驱动器（台达）

     导条走丝速度            0.001～9.999mm/滚筒每周

     导条随动响应             滚筒旋转1/1024转即随动响应

     导条随动精度            0.02%

     对条、对起点             自动

（5）整经台前后移动           伺服电机、滚珠丝杆传动（SBC）

     传动电机                 0.75kw交流伺服电机（台达）

     驱动器                  0.75kw交流伺服驱动器（台达）

     导轨                     滚珠直线导轨（双轨SBC）

     工作方式                等距离卷绕

     定幅筘移动               带直线导轨的无杆气缸前后移 （德国Festo）

（6）滚筒制动

     张力控制                四只钳式制动器

     制动介质                专用制动液

     制动控制方式             依据当前速度自适应控制

     制动距离                ≤3m（500m/min时）

     倒轴张力闭环控制         精密比例阀片纱张力控制

     设定值方式               设定织轴内圈气压值、织轴外圈气压值

     设定范围                气压值0～6.00bar

     控制方式                 由内圈（织轴卷绕开始）至外圈（织轴卷绕结束）按设定值线性变化，或恒定张力可选。

     主机安全保护             红外线安全保护

（7）主控制器                S7-200PLC（siemens）

（8）操作显示器              10.4寸彩色触摸屏（Eview）

     工艺参数                经长、匹长、条数、速度、慢速、位移、条宽、位移的辅助计算等

     功能设定                班次、匹长是否停车、记断头、清洁电机开关，吹风开关等（吹风开关、清洁开关配无柱架时才有）

     信息功能                操作说明书、维护说明书、报警信息、产量信息等

     调试维护功能             开关检查，制动油压检查，制动性能检查与定，左右移动调试与检查等

（9）气动元件                 气阀（德国Festo）

（10）按钮                    施耐德

（11）编码器                 与滚筒同轴安装（Omron）

（12）交流接触器              施耐德（Schneider）

2、倒轴机

（1）形式        整体式倒轴固定安装（适应φ1250mm盘头）

（2）机架       钢质型焊接

（3）织轴传动    带轮减速转动

     卷绕方向     两个方向均可，可设定

     电机         30KW

     变频器       30kw变频器（与整经机共用）

     倒轴速度     0～150m/min

     速度误差     0.5%1m

     速度波动     ±0.5%

（4）织轴制动    钢带制动

 （5）上下轴      液压上、下轴机构.（国内唯一）

 （6）安全装置    安全杆  （红外线对光）

 （7）操作面板   10.4寸彩色触摸屏（Eview）

      操作内容    倒轴速度、张力记忆的断头、产量、各种信息、整经机左右移、纱放松收紧等各种操作和设定

（8）导纱棍      φ250mm

（9）气动元件    减压阀、压力表（德国Festo）

4气动筘架

（1）机架                       型材焊接

（2）筘                         钢筘齿分绞筘

（3）上下分绞控制               套筒气缸

（4）夹纱控制                   旋转气缸

（5）经纱分层                   屏分板 （用铁板）

5、筒子架（根据用户特制）

（1）形式                      双盘无立柱积极转动式筒子架（矩形回转）

（2）锭距                      用户定

（3）层数                      用户定

（4）自停装置                  红外线自停

（5）锭数                      用户定

（6）主柱                      50x50方柱

（7）横梁                      C型槽对合连接

（8）涨力器                    铝合金组合安装双盘无立柱

（9）传动                      减速电机带齿轮箱传动

（10）锭杆长度                用户定

（11）锭杆直径                 φ12mm

6，三辊罗拉，（用磁粉电机调整涨力）

（1）形式                      三根铝辊，

（2）涨力控制方式              磁粉电机控制

YBGA688智能型分条整经机易损件清单
