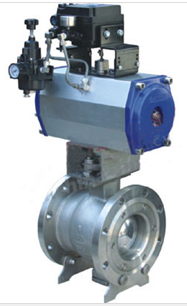

上海半球气动球阀Q640F 上海气动球阀厂家直销 上海气动阀门供

上海气动阀门厂,上海气动阀门,气动阀门,高压阀门半球气动球阀Q640F

概述

      半球气动球阀是一种新型气动阀门，是为了解决溶液及矿浆等两相流介质输送的技术问题以及全固物类管线，而研制开发的新型产品。它的开发成功，为石油、化工、冶金、电力、燃气等工业部门的溶液工艺流程中，易沉淀结垢、结晶析出而影响流程，提供了可靠的控制阀门。本产品具有结构新颖、性能稳定、开启迅速、耐磨性强、密封可靠、易于调整维修及直通式结构流通快等特点；较闸阀、截止阀与蝶阀等阀门流阻小、系统降压小、能自行破除结垢、方便启闭及无“死区”等优点；克服了普通球阀易堵塞等弊端，显示其独特的优越性。

结构特点

    □半球气动球阀非常适用于全固物类的管线，如颗粒类、喷煤类、卸灰类、泥浆类等管线。故可称为喷煤粉球阀或卸灰球阀。

    □固定半球结构，在全关闭或全开启状态下没有所谓普通球阀的副腔，所以不会出现堵死现象。适用于单流向管线，整体式结构，构件结构坚固，可消除管道系统压力效应及连接处渗漏的危险。装有轴承使其操作扭矩小，保证了阀门在苛刻工况下工作过程无故障。

    □结构、材料的选择以及弹性负荷压力辅助密封阀座保证特别牢固，在阀座和球面间连续接触可防止污垢粘附在球面上。

    □可选配蜗轮传动、气动、电动或液动执行器

气动执行器主要技术参数

气动执行器

 型号

 QW-TZ精小型系列、AT单作用系列、AW系列

气源压力

 0.4 ～ 0.8 MPa

最大回转角度

 90°～92°

回信器

 AC220V  AC110V  DC24V

控制信号

 电信号：0～0Ma  4 ～20Ma   气信号：0.02 ～0.1 MPa

控制气源

 洁净、干燥压缩空气

工作温度

 -20℃ ～ +90℃

气动执行器主要部件材

零件名称

 缸体

 端盖

 活塞

 轴

 O型圈

 指示轴

 螺栓

QW-TZ系列

AT系列

 铝合金型材

（硬质阳极氧化）

 压铸铝合金

（环氧树脂喷涂）

 压铸铝

 钢

（镀镍磷合金）

 NBR

 ABC

 SUS304

AW系列

 铸钢

（硬质阳极氧化）

 压铸铝

 钢

（镀镍磷合金）

 NBR

 ABC

 SUS304

半球气动球阀主要零件材料及适用工况

主要

零件

材料

 阀体

 WCB

 CF8

 ZG1Cr18Ni9Ti

 CF3

 CF8M

 ZG1Cr18Ni12Mo2Ti

 CF3M

球体

 CF8

 CF8

 ZG1Cr18Ni9Ti

 CF3

 CF8M

 ZG1Cr18Ni12Mo2Ti

 CF3M

阀杆

 2Cr13

 304

 1Cr18Ni9Ti

 304L

 316

 1Cr18Ni12Mo2Ti

 316L

阀座

 2Cr13

 304

 1Cr18Ni9Ti

 304L

 316

 1Cr18Ni12Mo2Ti

 316L

密封面

 聚四氟乙烯、硬质合金

适用

工况

 适用介质

 非腐蚀性或弱腐蚀性

 硝酸类腐蚀性

 强氧化性

 醋酸类腐蚀性

 尿素类

腐蚀性

温度范围

 -40℃~250℃

压力等级

 PN10/16/25/40

口径大小

 DN15～DN500

结构长度参照标准　　　　　　　　　　　　　        法兰参照标准

  对夹式同法兰式长度尺寸　　　　　　　　　　　　　   GB/T 9112～9124  《钢制管法兰》

  法兰式按ISA S 7504及IEC/DIN534-3-2标准　　　　JB/T74～90       《管路法兰》

　　　　　　　　　　　　　　　　　　　　　　      HG20592～20635  《钢制管法兰》

压力等级                                          口径

PN10/16/25/40                                      对夹式：DN15~250

                                                              法兰式：DN15~500

典型结构图

主要连接尺寸

                                                          Q640F-16C、25、32、40

半球气动球阀主要外型尺寸                                                                                                                           单位：mm

DN

 D2

 D1

 D

 L

 B

 L1

 H

 Z－d

50

 3*100

 125

 165

 178

 16

 225

 215

 4－18

65

 3*120

 145

 185

 190

 18

 225

 237

 4－18

80

 3*135

 160

 200

 203

 20

 255

 272

 8－18

100

 3*155

 180

 220

 229

 20

 330

 292

 8－18

125

 3*185

 210

 250

 254

 22

 330

 350

 8－18

150

 3*210

 240

 285

 267

 24

 380

 373

 8－23

200

 3*265

 295

 340

 292

 26

 460

 394

 12－23

250

 3*320

 355

 405

 330

 30

 600

 408

 12－26

300

 4*375

 410

 460

 356

 30

 600

 488

 12－26

350

 4*435

 470

 520

 430

 34

 800

 570

 16－26

400

 4*485

 525

 580

 530

 36

 1140

 685

 16－30

450

 4*545

 585

 640

 580

 40

 1140

 710

 20－30

500

 4*608

 650

 715

 660

 44

 1350

 820

 20－34

600

 5*718

 770

 840

 680

 48

 1460

 855

 20－36
