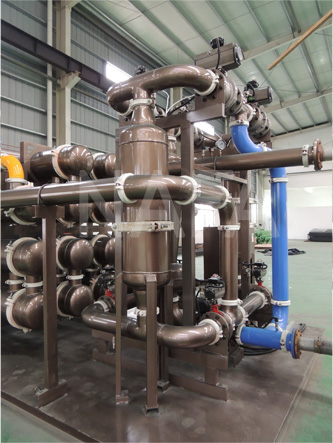

 供应配额换热器(图)
 发布时间:
 有效时间: 长期有效
 公 司 名:
 所 在 地:
 联 系 人:
联系方式
  详细资料
所属类型: 纺机,印染整理机械
产品代码: 暂无
产品品牌: 娜发
产品系列: 交换器

  印染企业在生产过程中需大量使用水和蒸汽,在蒸汽加热水的过程中大部分热能转移到工艺水中随污水排放而废弃,其排放污水的温度在40-70℃之间。NF系列工业废水热能回收设备专门用于印染废水的热能回收和再利用。
运行流程图:

该设备基本原理是通过高效热交换器将污水中的热能交换至工艺用水中
◆换热器
换热器是机组设备的重要核心部件,全部采用特种不锈钢材料。交换面积大、效率高、采用流体控制技术、不结水垢。
◆旋风离心过滤器
旋风离心过滤器利用水流的高速旋转分离污水中比重大于水的杂物,经分离后的杂物借助重力的作用,下沉至底部容器定时自动排放。
◆换向阀门组
换向阀门组由多个阀门组成,受程序自动控制,完成向过滤和反向冲洗清污
◆电气系统
电气系统由传感器、变频器、PLC、触模屏等组成,全中文人机界面操作,程序控制、多点信号采集和显示,电脑及远程实时监控。
全中文人机界面采用德国西门子产品,各种数据参数、曲线及故障警报均可在界面触摸屏显示。
N系列工业废水热能回收设备节能效益理论分析计称
一、计算依据
污水排放量 1000吨/天
清水流量 1000吨/天
污水入口温度 60℃
污水出口温度 27℃
清水入口温度 20℃
清水出口温度 58℃
300天/年
蒸汽价格(自产蒸汽)100元/吨
二、计算
1、清水温升△T=58℃-20℃=38℃
2、1000吨清水温升38℃的热量吸收量:
Q=C水×M×103×△T
=1×1000×103×38
=38000000Kca1
3、每天节约的热能换算成蒸汽量:
W=Q/Q汽=38000000/600000=63.3吨
4、每天节约蒸汽量换算成金额(人民币)
100×63.3=6330元
5、每天运行费用开支300元(主要是由能消耗费用)
主要技术参数
1、规格:1000吨、2000吨、3000吨
2、机组尺寸:6000×2600×2200、6000/2800×3400、6000×3000×3600
3、机组重量:7.8吨、9.5吨、11吨
4、额定使用温度:≤90℃
5、额定使用压力:≤0.3MPa
6、使用压缩空气压力0.6-0.7MPa
使用压缩空气量3-5M3/小时
质量保障
1、免费提供配套工程技术咨询和设计改造
2、免费负责调试运行及指导安装
3、自调试运行后十二个月质保期
