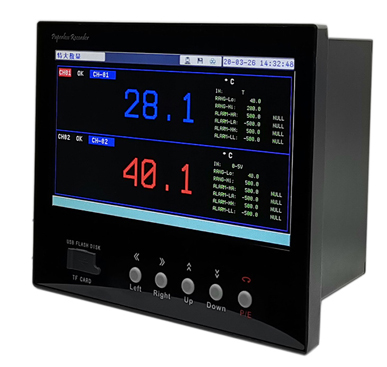

供应配额300G彩色无纸记录仪（图）

发布时间：

有效时间：

公司名：

所在地：

联系人：

联系方式

详细资料

所属类型：	纺机,纺织仪器
产品代码：	919125928
产品品牌：	厦门科昊
产品系列：

300G彩色无纸记录仪最多能输入十六个通道。仪表具有全隔离输入功能，集热电偶信号、热电阻信号、标准电压、标准电流信号于一体。输出采用模块化结构，可提供报警（最多可输出16路报警）、馈电、变送、温压补偿、打印、通讯等功能。仪表具有强大的显示功能，高精度棒图显示、实时曲线显示、历史曲线追忆、瞬时流量显示、累积流量显示、报警状态显示，同时可直接查询某年、月、日、时、分、秒的数据，快捷方便。可外接U盘转存功能，大大提高了数据转移的方便性。直接连接微型打印机，可打印指定时间的实时数据、历史数据和曲线数据；使用RS232和RS485通讯，可与组态王、MCGS等专业软件进行组态。采用标准MODBUS通讯协议。

主要特点

采用5寸TFT彩色LCD，宽视角，高亮度，高对比度。
全中文菜单设计，画面直观，信息丰富，人机界面友好，易学易用，操作快捷。
采用贴片技术(SMT)，设计更加简洁。
12通道输入，通道间采用光电隔离，避免通道间的干扰。
支持多种输入类型，现场配置灵活方便。
热电偶、热电阻输入采用非线性修正，测量精度高，稳定性好。
采用大容量存储体，基本配置8MB，并支持TF卡扩展（可支持仪表数据自动转存至TF卡），超长记录时间。

基本

型号

代码及其说明

3xxx

DM300GG无纸记录仪

通道数

一通道

…

十二通道

屏幕颜色

彩屏

报警输出个数

无

一路常开报警输出（容量：30VDC/3A，220VAC/3A）

二路常开报警输出（容量：30VDC/3A，220VAC/3A）

…

八路常开报警输出（容量：30VDC/3A，220VAC/3A）

通讯功能

无

RS485通讯

MODBUS TCP/IP以太网通讯

打印功能

无

RS232打印历史数据功能，支持炜煌A5打印机（客户如果自己配微型打印机，须确定型号）

U盘功能

无

带U盘功能

流量温压补偿功能

无

流量温压补偿功能

圆图显示功能

无

圆图显示功能

供电电源电压

AC100~240V，47~63Hz

技术指标

模拟特性
输入信号类型	2 线性电压信号：0~5V、1~5V、0~10V，标定量程范围：-20000~20000。 2 线性电流信号：0~10mA（须外接500Ω精密电阻）、4~20mA（须外接250Ω精密电阻），标定量程范围：-20000~20000。 2 热电偶：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R（-50~1700℃）、WRe526（0~2300℃）、WRe325（0~2300℃） 2 热电阻：Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ ) 2 其它线性电压信号：0~20mV、0~60mV、0~100mV、0~500mV，标定量程范围：-20000~20000。
最多通道数	12通道
精度	2 ±0.2%FS（热电阻、线性电压及线性电流）； 2 ±0.2%FS+2.0℃（热电偶输入且采用仪表内部元件测温补偿冷端时）
采样周期	小于1秒。
温漂系数	典型值：50PPM
共模抑制比	典型值：85~110dB。
输入阻抗	标准电压输入信号为500KΩ。标准电流信号输入为250Ω（4~20mA），或500Ω（0~10mA）。其它信号输入为大于20MΩ。
隔离	通道和地之间隔离电压1000VAC，通道和通道之间隔离电压400VAC。
热电偶	信号内阻需小于1000Ω。冷端补偿误差：2℃。
热电阻	恒流源激励，电流1.5mA。采用三线制接线，每根引线电阻10Ω，并且阻值必须相同。
输入异常处理	当热电偶、热电阻、1~5V线性电压、4~20mA线性电流输入出现断线或短路时，测量值取值、最小值或保持不变，3种处理方式可供选择。

电源参数
供电		交流供电电压：(100~240)VAC；频率：(47~63)Hz；功耗：25VA。
绝缘强度		电源对地绝缘强度大于1500 VAC，漏电流10mA，1分钟；
		电源对外壳绝缘强度大于1500 VAC，漏电流10mA，1分钟。
输出特性
馈电输出		12VDC、100mA。
报警输出		最多8路，250VAC，3A继电器常开触点。
其它特性
处理器	32位高性能、高集成度ARM处理器。
硬件看门狗	CPU内部集成，保证长期安全可靠运行。
实时时钟	采用高稳定度硬件实时时钟，时钟精度为±5ppm，掉电后由锂电池供电，电池有效时间大于30天。
数据保存	所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失。
数据存储	基本配置8MB，并支持采用大容量TF卡扩展（当FLASH存储器存储一个周期时，仪表数据将自动转存至TF卡中）。
通讯接口	光电隔离的RS-485通讯接口。
通讯协议	采用标准MODBUS-RTU通讯协议，可以与市面流行的HMI及DCS直接通讯。
以太网接口	采用以太网接口，并支持MODBUS TCP/IP以太网通讯协议，可以与市面流行的HMI及DCS直接通讯。
微型打印机接口	光电隔离的RS232通讯接口，波特率：9600bps，支持打印分辨率：240点每行
记录时间	约等于：45（单位：天）÷通道数×记录间隔
显示	5.0英寸TFT液晶显示屏
尺寸	外型尺寸 144mm×144mm×73mm 开孔尺寸 131mm×131mmx70mm
安装面板厚度	大于1.5mm
环境条件	工作：温度(0~50)℃，相对湿度0%~85%(无结露)
	运输和储存：温度(-20~60)℃，相对湿度0%~95%(无结露)；海拔高度：＜2000米。
