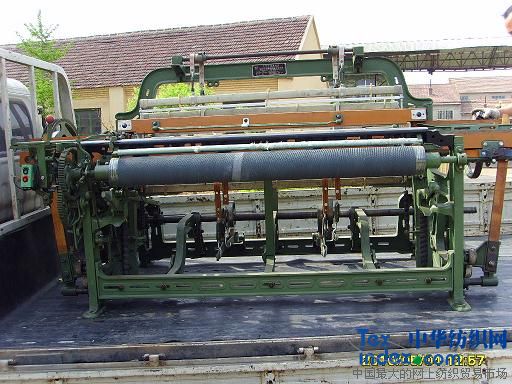

GA611(1511)型手动换梭织机

1.用途及使用范围：该机主要用于织造平纹棉织物、斜纹棉织物及一般化纤织物。如加装多臂提综装置，可以制织教多复杂的织物。可织平纹及16片综的织物。

2.技术特征：

1）型式：下打式

2）手向：分左手车和右手车两种

3）穿筘幅宽：1050mm（44"）1250mm（52"）1350mm（56"）

4）曲柄轴转数：160-190r/min(1350mm织机)

5）胸梁高度：838mm

6）梭箱数：1x1

7）钢筘与走梭箱夹角：86o30'

8）织轴盘片直径：495mm 550mm 两种

9）织轴盘片间距：最宽1380mm（1350mm织机）

10）卷布轴满卷直径：300mm

11）电动机转速及功率：960r/min.0.8kw 型号：FO-53-6N型

12）电器开关及电大箱GA615-LA20-2H按钮开关。综合磁力起动器QZ73-4G

13）机器外形尺寸：1350mm＝长2692mm x 宽1656mm x 高1540mm（平纹）2250mm（多臂）

14）机器重量 ：1350mm＝约1140kg（平纹）1140kg（多臂）

15）传动方式：单电动机三角皮带传动

16）送经方式：半积极半消极式自运送经，自动调节经纱涨力，并备有断经自仃装置

17）开口机构：内侧踏盘式上罗拉吊综开口

18）卷取机构：七齿轮式间歇卷取，纬密范围16-32根/cm。卷布轴直径495

19）主要器材规格：

纬管总长：190mm 头部直径27mm

钢筘总长：1394mm（1350mm织机）

综丝长：305mm 330mm

仃经片：长120mm x宽11mm x厚0.2mm

三角皮带：A1727mm

梭子：390x44.5x33.5mm
