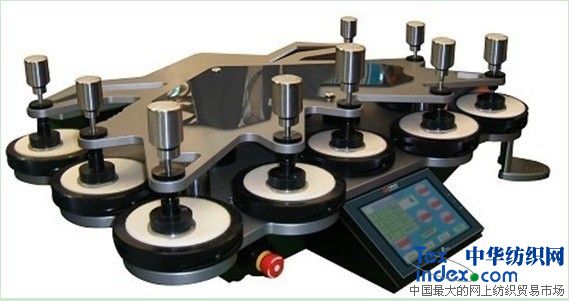

YG（B）401G型马丁代尔耐磨仪

【适用范围】：该仪器适用于大多数织物（对毛机织物更为适宜）受轻微压力情况下起球及

细簿类棉、麻、绢丝机织物耐磨损的方法测定。

【相关标准】：GB/T21196（温州大荣起草）、GB/T13775、ASTM D4970、ASTM D4966、ISO12947、

JIS L1096、TM112  M&S 、GB/T4802.2 、FZ/T20020 、IWS TM196、 ASTM D3886 、

DIN53863/53865,BS3424/5690, BS EN 388/530、ISO12945-2等

【测试模式】：

模式一：圆形试样与同样材料织物在给定的压力下，以李莎如Lissajous图形运动轨迹进行磨擦，达到规定的转数后，评定试样起毛起球等级。该原理对应于标准规定的织物起毛起球程度的试验。（60*60mm）

模式二：圆形织物试样在一定的压力下，与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦，导致试样破损，以试样破损的耐磨次数表示织物的耐磨性能。该原理对应于标准规定的织物耐磨性能试验。(40*40mm)

模式三：圆形织物试样在一定的压力下，与标准磨料按直线的运动轨迹进行互相磨擦，导致试样破损，以试样破损的耐磨次数表示织物的耐磨性能。该原理对应于标准规定的织物耐磨性能试验。(100mm)

【仪器特性】：

◆    设有三种模式运动轨迹：

模式一、包络面为60×60mm李沙茹（Lissajous）图形轨迹

模式二、包络面为40×40mm李沙茹（Lissajous）图形轨迹

模式三、动程100mm的直线运动轨迹

◆    可预置存储9套自编辑程序，自由调用，可重复运行单一程序，3种测试模式，并配置夹持器与磨台相对运动速度可调系统：20-70r/min可调

◆    中英文操作界面自由互切

◆    9工位设计，配置优质不锈钢滚柱轴套，极大地降低了机械摩擦，避免长时间机械磨损所导致的组件重量降低而使得测试结果不准确，且减少噪音

◆    采用7寸800*480分辨率彩色触摸屏控制，配置累加、累减两种计数方式，每个工位均可以单独计时控制，具有自动记忆功能，停机停电后可继续上次测试

◆    仪器盖板、重锤、夹持环、磨头等位置均采用优质不锈钢材质精工制成，不变形，不生锈，巧妙式盖板结构设计，无需搬动盖板即可轻松装卸试样

◆    采用高效无碳刷伺服直流电机驱动，噪音小，功率小，降低了能耗并提高了实验室静音效果

◆    法国原装可编程序控制器（PLC）模块化控制，抗干扰更强,不易死机 ，适合长达几十万次长时间运行

◆    用户方可以另外选配鞋材测试活动样式试样压重套装组件，需提前预定

【技术参数】：

1. 工位数 ：  9位      台式

2. 计数显示:

a.预计计数：  0～999999次

b.累计计数：  0～999999次

3. 最大动程:  24±0.5mm 、60.5±0.5mm

4. 加压物质量：

        a.夹持器：     200±1g          b.衣料试样重锤 ： 395±2g     c.家具装饰品试样重锤 ：594±2g d.不锈钢蝶片：    260±1g

5. 磨块有效摩擦直径 ：

A型  200g(1.96N)摩擦头（9KPa）  ￠ 28.8 －0.084mm、

B型  155g(1.52N)摩擦头（12KPa）  ￠ 90 －0.10mm

6. 夹持器与磨台相对运动速度：20-70r/min可调

7. 装样压锤质量：  2385±10g

8. 外形尺寸：      898×780×350mm      (L×W×H)

9. 重    量：          100kg

10.电    源：          Ac220V       50Hz      600W

【标准配置】：

主机：                1台

A型200g(1.96N)摩擦头：9只

B型155g(1.52N)摩擦头：9只

594g 试样重锤：        9只

395g 试样重锤：        9只

260g不锈钢碟片：       9只

2385g 装样压锤：       1只

内六扳手：             1把

装样器：               1个

标准毛毡：             18块（厚度1.8mm）

标准毛毡：             18块（克重750±50g/m2厚度3±0.3mm）

配件包：              一套
