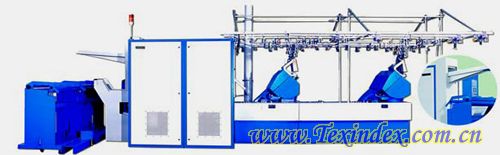

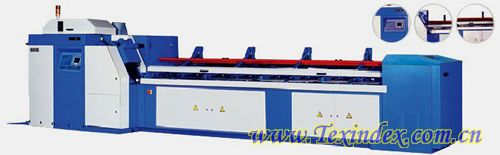

1.传动部分:变频电机驱动,起动平稳,效率高,节约能源。停车采用变频电机电磁刹车,准确可靠。 成卷传动采用闭式齿轮传动箱,通过齿形无声链分别传动压紧罗拉,成卷罗拉,其传动比可以通过交换齿轮调整。 牵伸传动通过平皮带及齿轮传动相结合形式,牵伸倍数可以通过交换齿轮皮带方便地进行变换。断卷传动,通过调整变频电机延时闭合达到,方便易行。 2.牵伸型式:采用三上三下牵伸气动加压,三上三下罗拉组成后区牵伸、主牵伸二个牵伸区,后区牵伸倍数为1.032~1.112,主牵伸区倍数为1.384~2.792,根据棉网定量确定。气动加压结构简单,加压稳定可靠。 3.导条喂入:采用高架导条喂入,棉条筒位于棉平台两侧,牵伸机构走棉方向与导棉平台一致,棉条进入牵伸机构前实现无旋扭转向。 4.轧光:采用四套轧光辊弧形布置,逐辊压紧,使棉层的压紧过程中的各辊间作“S”运转反复牵伸压紧、轧光,防止棉层粘连,各轧光辊通过弹性支承装置在墙板上,施压后各辊相互压紧,释压后又能相互脱离。 5.成卷加压:成卷时加压气缸将升降架向上推,对棉卷施压,成卷夹盘由夹盘气缸推动,夹持筒管对棉卷侧向中加压,从而使卷成卷既紧密又成良好。 6.上管装置:采用半自动化上管形式,配有筒管及上管部分,人工只需将空管放入筒管库,既能自动上管。 7.落卷装置:设置定长,自动断卷后,棉卷推出,小车移位由气动控制完成。 8.自停装置:导条架断条自停;牵伸区皮辊绕花自停;导棉平台压辊上抬自停;防护罩开启自停;生头不成功自停;压缩空气气压不足自停;定长自停等。 9.棉卷小车:采用棉卷小车承接本机生产的棉卷,每车承接四个棉卷。人工推小车至所配精梳机前面,手动完成精梳机换卷,以降低劳动强度,提高生产效率。 10. 电气系统:采用可编程控制器(PLC)作为控制系统的核心;可设定运转条件的液晶触摸式显示屏,作为人机对话界面;可显示在线运行状况及故障发生位置、原因。两者通过PPI协议通迅,进行数据交换、在线监测。
|
