| 所属类型： |
纺机,纺织配套设备 |
| 产品代码： |
暂无 |
| 产品品牌： |
|
| 产品系列： |

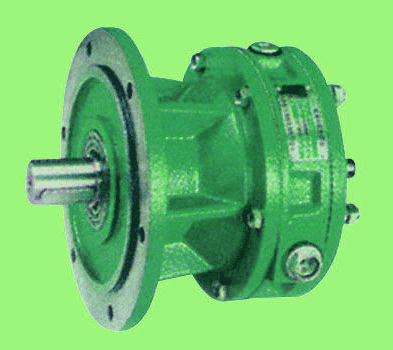

立式摆线针轮减速机 |
|
|
公司主要生产型号B、X、BJ，8000系列摆线针轮减速机，承接各种特殊减速机、化工反应斧机架等减速机的配套部件，并且为用户提供各种非标减速机的设计制造，产品布及国内大部分城市和地区深获广大用户的信赖！是有关发电、化工、冶金、水泥、酿酒、粮食、食品加工、建筑、环保、制药、矿山、石油、输送、纺织、起重、钢铁等单位的减速机重点配套厂。
公司生产的X、B系列摆线针轮减速机产品具有以下特点：
1、多齿同时啮合传动，抗过载能力强，可靠性高。
2、主要传动件采用轴承钢并经淬火磨削，高强度设计，坚固耐用、寿命长。
3、惯性小，适合启动频繁和正反转。
4、低噪音高效率，一级减速可达92%以上。
5、结构紧凑，同轴输出。
摆线针轮减速机产品简介：
主要技术参数及特点: 采用全系列模块化式组合设计制造,低噪音、高转矩、无漏油,多种安装方式,形成机 电一体化的传动装置。 摆线针轮减速机从0.25KW-55KW，输出扭矩可达70N.M-20000N.M，如需更低的输出转速，可采用双级摆线减速机甚至三级相组合的形式实现。可配不同类型的电机(普通电机、单相电机、防爆电机、变频电机、制动电机等)。摆线针轮减速机广泛应用于食品粮食机械、印刷包装机械、环保机械、输送设备、化工设备、冶金矿山设备、钢铁电力设备等。
摆线针轮减速机基本原理：
摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。
在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个滚柱轴承，形成H机构，两个摆线轮的中心孔即为偏心套上转臂轴承的 滚道，并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合，以组成少齿差内啮合减速机构，为了减少摩擦，在速比小的减速机中，针齿上带有针齿套。
当输入轴带着偏心套转动一周时，由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为即有公转又有自转的平面运动，在输入轴正转一周时，偏心套亦转动一周，摆线轮于相反方向上转过一个齿差从而得到减速，再借助W输出机 构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。
摆线针轮减速机详解、参数、性能、结构及表示法：
一、 摆线针轮减速机是一种比较新型的传动机构，其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机，因为摆线针轮减速机具有：高速比和高效率、结构紧凑体积小、运转平稳噪声低、使用可靠、寿命长、设计合理，容易分解安装等特点。
二、摆线针轮减速机是一种采用少齿差行星传动原理的新颖减速装置，可广泛用于石油、化工、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业，做为驱动或减速装置，适用工作温度为正负40度，因此，摆线针轮减速机受到用户的普遍欢迎并在各个行业和领域被广泛的使用。
三、摆线针轮减速机结构型号表示法：
1、B系列摆线针轮减速机
BW脚板式卧装双轴型摆线针轮减速机
BL法兰式立装双轴型摆线针轮减速机
BWY脚板式卧装专用电动机直联型摆线针轮减速机
BLY法兰式立装专用电动机直联型摆线针轮减速机
BWD脚板式卧装普通电动机直联型摆线针轮减速机
BLD法兰式立装普通电动机直联型摆线针轮减速机
BWED双级脚板式卧装普通电动机直联型摆线针轮减速机
BLED双级法兰式立装专用电动机直联型摆线针轮减速机
2、X系列摆线针轮减速机
XW脚板式卧装双轴型摆线针轮减速机
XL法兰式立装双轴型摆线针轮减速机
XWY脚板式卧装专用电动机直联型摆线针轮减速机
XLY法兰式立装专用电动机直联型摆线针轮减速机
XWD脚板式卧装普通电动机直联型摆线针轮减速机
XLD法兰式立装普通电动机直联型摆线针轮减速机
XWED双级脚板式卧装普通电动机直联型摆线针轮减速机
XLED双级法兰式立装普通电动机直联型摆线针轮减速机
四、摆线针轮减速机的型号及种类：
B系列单级机型有：09. 0. 1 .2. 3. 4. 5 .6. 7 .8 .9. 120. 150. 180.220 .270 .330. 390 .450 .550 .650. 12 .15 .18 .22 .27. 33. 39 .45. 55. 65.
X系列单级机型有：X1.X2. X3 .X4 .X5 .X6. X7. X8. X9. X10. X11.X12
其减速比有： 7. 9 .11. 17. 23. 25 .29. 35. 43. 59 .71. 87
B系列双级机型有：10. 20. 21. 30. 31. 41. 42 .53 .63 .74 .84 .85 .95. 109 1512 .1812. 2212. 2215. 2715. 2718 .3318. 3322. 3922 .4527 .5533
X系列双级机型有：X42. X53. X63. X64. X74. X84. X85. X95. X106.
X117.X128
其减速比有：99.121. 187. 289 .385. 473 .595 .731. 841. 1003 .1225 1505. 1849 .2065. 2537. 3481. 5133. 7569
三级机型有：3109.420.531.631.741.852.953
其减速比有：5841~658503
 |
|
