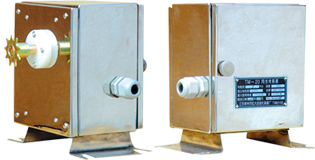

TM-20A同步传感器是一种高性能松紧架角度传感器装置。主要应用于纺织印染、化纤、造纸等行业联合机多单元传动同步运行的调速系统。

二 主要特点

   1、全部密封，能适应高温、高湿、高腐环境。

   2、方向选择简便，指示清晰。

   3、越位凸轮采用两片式结构，凸轮角度调整方便、快捷。

   4、体积小、重量轻、安装方便。

三 技术参数

   1、电位器阻值（KΩ）：2、3、5

   2、独立线性度（%）：0.2

   3、有效电气转角（DEG）：345±2

   4、额定功率（W）：2（70℃）

   5、工作温度范围（℃）：-10~+85℃

   6、机械转角（DEG）：360（连续）

   7、旋转寿命（CYCLE）：5000万次

 TM-20B同步传感器是一种高性能、高可靠性、无触点、直连式松紧架角度传感装置。主要用于印染、造纸等行业联合机多单元传动同步运行的调速系统。

二 技术系统

   1、输入电源：18～30VDC

   2、输出电源：4～20mADC

   3、工作温度：-5℃～+45℃

   4、检测角度：（1）90°（2）300°

   5、机械转角：360°（连续）

   6、检测头与偏心轮有效检测距离：1～5mm

   7、检测头与偏心轮之间距离≤1mm，输出电流≤4mA

   8、检测头与偏心轮之间距离≥5mm，输出电流≥16mA





9.  TM-20C同步传感器是一种高性能、高可靠性、无触点、直联式松紧架角度传感装置。为松紧架角度传感器的新一代替代产品，主要用于印染、造纸等行业联合机多单元传动同步运行的调速系统。

二 技术参数

  工作电源：+12V，-12N

  输出电压：0～±10V（幅值可调）

  工作温度：-5℃～+45℃

  有效电气检测角度：±45℃

  机械转角：≥360°（连续）

&#61623;  海拔高度：<1000米

10. TM-20D同步传感器是一种高性能松紧架角度传感器装置。主要应用于纺织印染、化纤、造纸等行业联合机多单元传动同步运行的调速系统。

二 主要特点

&#61623;  全部密封，能适应高温、高湿、高腐环境。

&#61623;  调节方向选择：采用拨动钮子开关，指示清晰。

&#61623;  越位凸轮采用多片式结构，凸轮角度调整方便、快捷。

&#61623;  限位采用双限位开关。

&#61623;  电位器两端各串接1只辅助电位器。

&#61623;  结构设计合理、安装方便。

三 技术参数

&#61623;  电位器阻值（KΩ）：2、3、5

&#61623;  独立线性度（%）：0.2

&#61623;  有效电气转角（DEG）：345±2

&#61623;  额定功率（W）：2（70℃）

&#61623;  工作温度范围（℃）：-10~+85℃

&#61623;  机械转角（DEG）：360（连续）

&#61623;  旋转寿命（CYCLE）：5000万次

13. TM-20E同步传感器是一种高性能、高可靠性、直联式角位移传感装置。是松紧架角位移传感器的新一代产品。是本厂TM-20A的替代产品。主要应用于纺织、印染、化纤、造纸、塑料等行业联合机多单元传动同步运行的调速系统。

二 主要特点

      1、全部密封，能适应高温、高湿、高腐环境；

      2、越位凸轮采用两片结构，凸轮角度调整方便、快捷；

      3、体积小、重量轻、安装方便；

      4、方向选择简便。



三 技术参数

      电位器阻值（KΩ）：1，3，5

      独立线性度（％）：0.2

      出孔内径尺寸：Φ25，Φ30，Φ35，Φ40
