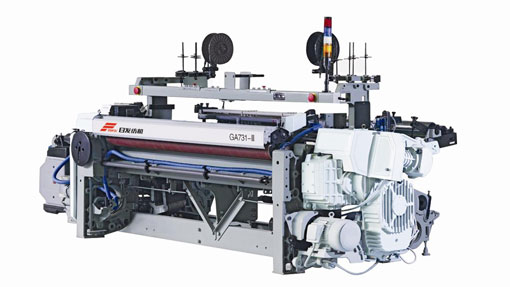

 长期供应GA731-II系列剑杆织机(图)(推荐) 详细
 发布时间:
 有效时间: 长期有效
 公 司 名:
 所 在 地:
 联 系 人:
联系方式
  详细资料
所属类型: 纺机,织造机械
产品代码: GA731-II系列剑杆织机
产品品牌: 日发
产品系列: 剑杆织机
【适用范围】
        适用于各种天然纤维(如棉、毛、丝、麻)以及各种人造纤维和合成纤维的织造。可织单幅、双幅和多幅织物,特别适合宽幅色织。
【 产品特点 】
1、 该机结构紧凑,操作方便,更换织物调整容易;自动化程度高,适织范围广等特点;
2、 采用微电脑控制系统,具有自动寻纬、故障检测、自动选纬、断经自动停车、断纬自动停车、液晶显示等功能。
3、 开口机构采用积极式下置多臂机。根据设计的织物组织,由预先编制的纹纸或程序控制综框的升降运动。亦可配备电子多臂机。
4、 引纬机构是双剑单侧供纬,由共轭凸轮驱动的挠性剑带和夹持式钳纬器在中央交接纬纱完成引纬。优化设计精密加工的共轭凸轮控制整个引纬过程,可使剑杆头运动规律更趋合理,确保织机高速运转时纬纱张力稳定、交接可靠、运行平稳。
5、 打纬机构由共轭凸轮驱动短筘座脚分离式筘座,利用惯性打纬,以减小运动的冲击和能量消耗。与引纬共轭凸轮具有同样高精度的打纬共轭凸轮,驱动坚固的短筘座,确保在织造高密织物以及厚重织物时的打纬力。
6、 积极式送经机构采用复式调节系统,保证送经均匀与送经张力稳定。
7、 卷取机构由蜗轮、蜗杆及链轮积极连续地传动卷取辊,实现连续卷取。
8、 选纬最多可达8色,可进行不规则选纬。可选择电子选纬和机械选纬。
9、 由4kw的主电动机通过电磁制动离合器传动织机各个机构。电磁制动离合器同电控系统配合,可准确控制织机的启动、定位停车、点动等功能。
10、 具有纱罗绞边装置,可配备折入边及热熔边装置。
11、 主要传动轮系采用油浴润滑,摆轴轴承采用定期强迫润滑,无油浴部位采用密封轴承。
【 技术参数 】
项 目 规 格 选 配 件
筘 幅 公称筘幅:150、190、210、230、260、280、320、340、360、380、420、440、460
车速 190筘幅约312~430rpm
280筘幅约232~320rpm
320筘幅约224~300rp
380筘幅约195~280rpm
纱支范围 短纤维5~500tex 长纤维1.7~500tex
入纬率 最高可达1000米/分~1200米/分
功率 整机耗电量<4.6kw
纬密范围 30~800根/10cm
经轴盘片直径 800cm
最大卷布直径 550cm
选纬 电子选纬,可选4/6/8色 机械选纬
送经 积极连续式送经 电子送经
卷取 积极连续式卷取 电子卷取、机外卷取
停经装置 电气触点式
自动寻纬功能 自动寻纬及防纬档
开口形式 多臂开口
电气控制系统 单片机微电脑控制系统
打纬机构 共轭凸轮式
引纬机构 双剑单侧引纬,中央交接,共轭凸轮驱动
纬停装置 压电陶瓷式纬纱检测器
绞边形式 纱罗绞边,亦可配备折入边、热熔边
综框最多页数 20页
润滑系统 主要传动采用油浴式,部分机构采用定期强迫注油
【外形尺寸简图】

公称筘幅(cm) A(mm)B(mm)C(mm)D(mm)E(mm)
1501910 119370015104430
1902310119311001910 4830
21025101193130021105030
23027101193150023105230
26031301193180026905650
2803330119320002890 5850
32037301193240032906250
34039301193260034906450
360413011932800 36906650
38043301193300038906850
42047301193340042907250
440493011933600 44907450
46051301193380046907650
