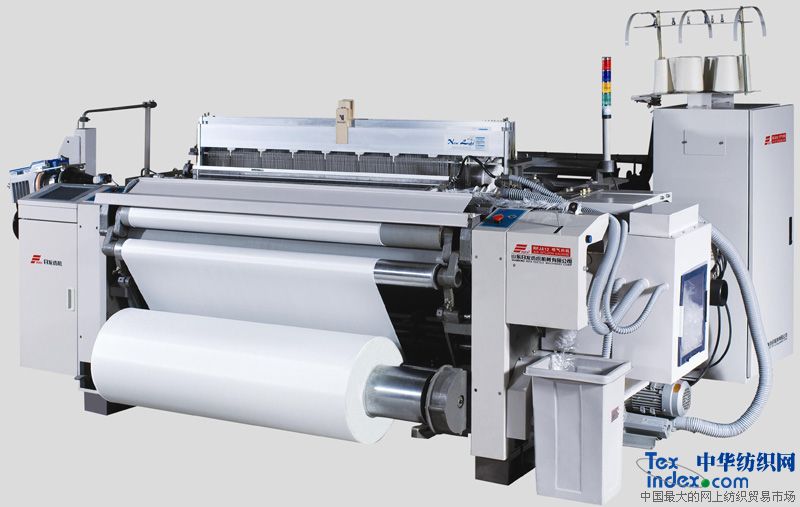

 长期供应RFJA12喷气织机(图)
 发布时间:
 有效时间: 长期有效
 公 司 名:
 所 在 地:
 联 系 人:
联系方式
  详细资料
所属类型: 纺机,织造机械
产品代码: 暂无
产品品牌: 日发
产品系列: 喷气织机
【适用范围】
各类玻璃纤维织物。
【 产品特点 】

>>特有玻纤专用新型电控系统

>>稳定有力的玻纤专用四连杆打纬机构

>>彻底消除“纬移”现象的卷取机构

>>高效的玻纤专用引纬系统

>>适合玻纤织造的专用消极松经机构

>>高效吸风装置

>>先进的卷布机构

>>适合玻纤织造的专用边撑及剪刀机构

 【特       点】

1、自动化的控制系统

采用高性能 32 位计算机可实现在线(ONLINE)工艺参数的传递、数据的采集和修改,为实现车间无人化操作、数字化管理、网络化监控,提供了硬件保证软件支持。不仅提供了丰富的信息,而且使用寿命比目前国内普遍使用的智能键盘提高了一倍。

2、打纬机构

针对玻纤织物的特性利用计算机优化设计的玻纤专用四连杆打纬机构,打纬的动程短振动小、对应的引纬时间长,在超高速的运转时能进行强有力的稳定打纬,织造出高质量的织物产品。

3、卷取机构

滚动式织口撑杆和压布辊,彻底消除玻纤织物卷布时产生的纬移现象,使下机布面保持良好风格。卷取辊和导布辊上包裹有专用摩擦材料避免织物产生压痕。

4、引纬系统

采用专门适应玻纤纱线的储纬器、主喷嘴、辅喷嘴和牵伸喷嘴等引纬部件使之适应玻纤纱线的引纬需要,减轻了对玻纤纬纱的损伤,同时也降低纱线对引纬部件的磨损,延长使用寿命。

5、双后梁电子送经机构

专为玻纤织物设计的双后梁电子送经机构可准确地测出并保持经纱张力,采用 AC 伺服电机驱动技术控制精度与响应速度大幅度提高,可保证玻纤织物布面质量。

6、高效吸风装置

高效吸风装置可有效吸走织造时产生的细小纤维,有利于操作工人的身心健康。

7、卷布机构

采用 AC 伺服电机驱动与角位移传感器相结合的控制技术能恒定的控制卷布张力使卷布更加精确。采用机上大卷装机构,最大卷布直径可达 800mm,实现较大卷布长度的同

时大大减少了设备的占地面积。快速落布机构使落布过程变得简单快速。

8、专用剪刀边撑机构

针对玻纤硬度高,难于剪切的特点,专门设计了砍切式剪刀,把多余的纱头切掉,成本低、效果好、寿命长。

【 技术参数 】

项 目

规 格

选 配 件

筘 幅

公称筘幅: 150 、170 、280 、340cm

有效筘幅:公称筘幅减 0 ~ 60cm(150~250cm)
公称筘幅减 0 ~ 80cm(280cm以上)

织造范围

短纤: Ne100 ~ Ne5

长丝: 50D ~ 1000D

纬纱选择

单喷、双喷

动 力

通过电磁制动器直接控制定位停车

超启动马达2.2Kw ( 曲柄连杆开口 ) 、3.0KW(凸轮开口) )

按钮开关双手操作

引 纬

主喷嘴、辅喷嘴并用式 、标配拉伸喷嘴



使用异形筘



辅助主喷嘴

开 口

曲柄式连杆开口:2页或4 页、最多6 页综框

积极式凸轮开口:最多 8 页综框

送 经

电控式连续积极送经

单经轴 (250cm以下筘幅)

单、双经轴可选(250cm以上)

经轴边盘直径Ф 800mm或1000 mm可选



卷 取

机械式连续卷取

电子卷取

纬密范围: 25 ~ 205 根 / 英寸(机械卷取), 25 ~ 300 根 / 英寸(电子卷取)

最大卷布直径:Ф 800 mm(电子机内卷布)

机外大装卷

打 纬

曲柄式多筘座脚打纬机构

四连杆打纬( 窄幅),六连杆打纬( 宽幅 )

测长储纬

电控鼓筒储纬器( FDP ) 带纬纱制动装置

振动式储纬器

纬 纱 架

落地式2只筒纱(单喷),落地式4只筒纱(双喷)

布 边

行星齿轮式绞边装置

纱端处理

弃边卷取齿轮式

剪 纬

机械式剪刀、玻纤专用剪刀

润 滑

主传动部分为油浴式,手动集中供油



停车装置

纬纱:光电式探纬器、 单探头

经纱:

电气接触式2 列停经片

其它:绞边纱、弃边纱断头自停

停车原因显示:在人机界面上显示信息,多功能 4 色灯停车显示

自 动 化

控制:多功能微机控制系统,具有参数设定 / 控制 / 监控 / 自我诊断 / 人工智能界面

找断纬装置:自动找梭口

通过变频器作慢点动(正反转)

其它:监控器输出端子

记忆卡系统

投纬时间自动控制装置(AJC)

FIC

【外形尺寸图】

公称筘幅 cm (英寸)

150

170

280

340

W

(2C)

曲柄开口

3550

3750

4850

5450

消极式凸轮开口

3690

3890

/

/

积极式凸轮开口 (SATUBLI:1661)

3930

4130

5230

5830

下置式积极多臂 (SATUBLI:2861,2871)

4030

4230

5330

5930

A

1500

1700

2800

3400

B

2140

2340

3440

4040
